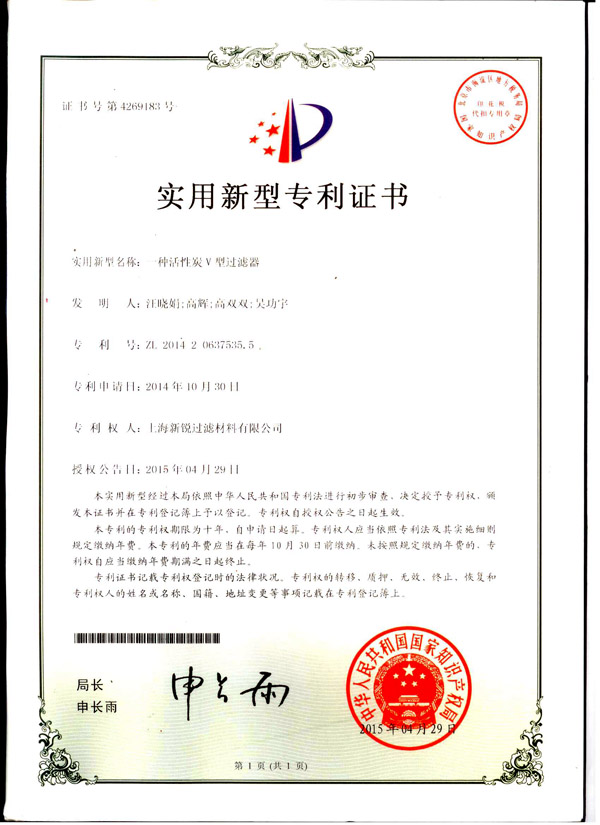

公司實用新型專利—— 一種活性炭V型過濾器

技術領域

    本實用新型涉及一種過濾器，具體是一種活性炭V型過濾器。

背景技術

空氣是人們賴以生存所不可缺少的的物質，現今市場上的過濾空氣的裝置大多都是絕緣材料制作的，在過濾的過程中材料本身會與空氣產生摩擦，從而會產生靜電，而絕緣材料上的靜電不會散去，造成了靜電的積累，進而對工作人員造成傷害。

發明內容

本實用新型的目的在于提供一種活性炭V型過濾器，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種活性炭V型過濾器，包括風機、靜電疏導管、香料室、加熱絲、下夾板、V型吸附層、上夾板、預過濾層、箱體、進風口、溫度旋鈕、加濕噴頭、出風頭、風口開關和內表面，所述進風口設在箱體的上端，進風口下方設有預過濾層，預過濾層下方設有上夾板和下夾板，箱體內部設有內表面，所述上夾板和下夾板之間設有V型吸附層，所述V型吸附層下方設有加熱絲，所述加熱絲左側設有溫度旋鈕，加熱絲下方設有香料室，香料室下方設有加濕噴頭，所述加濕噴頭右側設有靜電疏導管，所述箱體底端設有風機，風機左側設有出風口，出風口的左側設有風口開關。

一種活性炭V型過濾器

與現有技術相比，新銳過濾實用新型的有益效果是：本實用新型通過將活性炭填入V型腔室中制成V型吸附層，從而增大活性炭和空氣的接觸面積，增大裝置內部空間的利用率，提高裝置的凈化效果，利用在箱體內表面鍍有金屬鋅和在箱體左側設有靜電疏導管把裝置內部產生的靜電導入地下，避免了靜電對人員傷害。

本實用新型的工作原理是：本實用新型通過將活性炭填入V型腔室中制成V型吸附層，從而增大活性炭和空氣的接觸面積，增大裝置內部空間的利用率，提高裝置的凈化效果，利用在箱體內表面鍍有金屬鋅和在箱體左側設有靜電疏導管把裝置內部產生的靜電導入地下，避免了靜電對人員傷害。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
