公司專利—— 一種高效隔板過濾器

技術領域

    本實用新型涉及一種過濾裝置，具體是一種高效隔板過濾器。

背景技術

    目前很多行業都需要過濾凈化裝置，目前的凈化裝置基本上都是利用活性炭所具有的吸附性能達到過濾目的的，但是現有的裝置在放置活性炭時會導致活性炭擠壓成塊的問題，進而降低了裝置的吸附性能，而且在原料通過活性炭之前也沒有先處理，導致原料中較大的固體雜質附著在活性炭表面，進而導致活性炭的表面利用率降低，降低了裝置的過濾效率，而且很難把握更換活性炭的時間，更換時間過早，導致資源的浪費，更換的時間過遲則使裝置過濾精度大幅度降低。

發明內容

    本實用新型的目的在于提供一種高效隔板過濾器，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

    一種高效隔板過濾器，包括殼體、進料口、上游濾網、上夾板、變色吸附層、密封塞、下夾板、下游濾網、反洗入口、出料口、支腿、節流閥、旋轉電機、橫桿、攪拌夾、透視窗和透視蓋板，所述殼體頂端設有進料口，進料口下方設有上游濾網，上游濾網下方設有橫桿，橫桿上設有旋轉電機，旋轉電機下方設有攪拌夾，攪拌夾下方設有上夾板和下夾板，上夾板和下夾板之間設有變色吸附層，所述殼體左側設有透視窗，透視窗外側設有透視窗蓋板，所述下夾板右側設有密封塞，所述殼體底部設有出料口，出料口兩側設有支腿，所述出料口左側設有節流閥，節流閥的右側設有反洗入口，反洗入口上方設有下游濾網。

    作為本實用新型進一步的方案：所述上夾板和下夾板有四組。

    作為本實用新型進一步的方案：所述上夾板和下夾板的材料是不銹鋼。

    作為本實用新型進一步的方案：所述上夾板和下夾板之間的距離是5cm。

    作為本實用新型進一步的方案：所述上夾板和下夾板表面設有多個孔。

    作為本實用新型進一步的方案：所述密封塞通過錐形螺紋連接固定在殼體上。

    作為本實用新型進一步的方案：所述透視窗材料是有機玻璃。

    與現有技術相比，本實用新型的有益效果是：本實用新型通過在進料口下端設有上游濾網，避免了原料中較大的固體雜質附著在活性炭表面，提高了活性炭的吸附效率，也增加了活性炭的使用壽命，采用多組間隔夾板結構把活性炭分成多層，避免了活性炭因堆積成塊，使活性炭與原料接觸面積大化，提高了裝置的吸附性能，殼體內部設有兩個攪拌夾，對原料進行攪拌進一步提高了裝置的工作效率，隨著變色吸附層吸附性能降低，變色吸附層的顏色將從物色漸漸變成紅色，這樣就能通過觀察變色吸附層的變化判斷活性碳是否應該更換，進而保持裝置過濾效果始終高效。

具體實施方式

    下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I(lǐng)域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

一種高效隔板過濾器

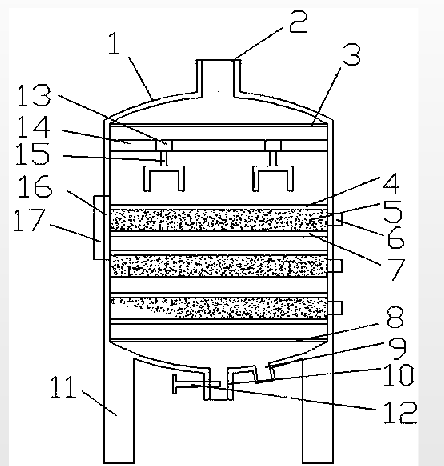

    本實用新型實施例中，一種高效隔板過濾器，包括殼體1、進料口2、上游濾網3、上夾板4、變色吸附層5、密封塞6、下夾板7、下游濾網8、反洗入口9、出料口10、支腿11、節流閥12、旋轉電機13、橫桿14、攪拌夾15、透視窗16和透視蓋板17，所述殼體1頂端設有進料口2，進料口2下方設有上游濾網3，上游濾網3的作用是初步出去原料中較大的固體雜質，防止較大的固體雜質附著在活性炭表面，降低裝置的吸附效果，所述上游濾網3下方設有橫桿14，橫桿14通過焊接固定在殼體1內部，橫桿14上設有兩個旋轉電機13，旋轉電機13外部設有防水保護層，所述旋轉電機13下方設有兩個攪拌夾15，攪拌夾15在旋轉電機13的帶動下轉動，這樣就可以對原料起到攪拌的作用，進而提裝置的吸附性能，攪拌夾15下方設有夾板4和下夾板7，而且總共有四組上夾板4和下夾板7，每組通過焊接固定在殼體1內部，上夾板4和下夾板7的材料是表面設有多孔的不銹鋼板，且兩塊夾板之間的間距為5cm，上夾板4和下夾板7之間設有變色吸附層5，變色吸附層5是由活性炭和顏色指示劑組成的，這樣就把原本堆積在一起的活性炭分成了四組有間隔的夾板式活性炭，這種多組結構可以避免活性炭之間堆積，進而擠壓成塊，致使活性炭的吸附效率降低，活性炭中摻有顏色指示劑，隨著活性炭的吸附性能降低，變色吸附層的顏色將從物色漸漸變成紅色，這樣就能通過觀察指示劑顏色的變化判斷活性碳是否應該更換，所述殼體1左側設有透視窗16，透視窗16是一塊有機玻璃鑲嵌在殼體1左側，通過透視窗16便可以觀察活性炭的顏色，透視窗16外側設有透視窗蓋板17，透視窗蓋板17的作用是保護透視窗16，防止灰塵覆蓋影響觀察，所述下夾板7右側設有密封塞6，密封塞6通過錐形螺紋與殼體1連接，因為錐形螺紋的密封效果很好，當活性炭不能用時，拔出密封塞6，更換上夾板4和下夾板7之間的活性炭，所述殼體1底部設有出料口10，出料口10兩側設有支腿11，所述出料口10左側設有節流閥12，節流閥12的作用是控制原料的流出，所述節流閥12的右側設有反洗入口9，反洗入口9的作用是當活性炭5的吸附性能下降后，用干凈的液體通過反洗入口9對活性炭進行反向沖洗，進而恢復變色吸附層的吸附性能，所述反洗入口9上方設有下游濾網8，下游濾網8的一方面過濾因設備損耗而產生的雜質，另一方面過濾反洗時帶進的雜質。

    本實用新型的工作原理是：本實用新型通過在進料口下端設有上游濾網，避免了原料中較大的固體雜質附著在活性炭表面，提高了活性炭的吸附效率，也增加了活性炭的使用壽命，采用多組間隔夾板結構把活性炭分成多層，避免了活性炭因堆積成塊，使活性炭與原料接觸面積大化，進一步提高了裝置的吸附性能，活性炭中摻有指示劑構成變色吸附層，隨著活性炭的吸附性能降低，變色吸附層的顏色將從物色漸漸變成紅色，這樣就能通過觀察變色吸附層顏色的變化判斷活性碳是否應該更換，進而保持裝置過濾效果始終高效。

    對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

    此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
